Het zelfdragend magazijn: voordelen ten opzichte van andere soorten magazijnen

Stelt u zich voor dat u civiele werken en alle bijbehorende formaliteiten kunt vermijden om uw magazijn te creëren? Het is mogelijk, met zelfdragende opslagsystemen. Dit type installatie dient om goederen op te slaan, maar vertegenwoordigt ook de hoofdstructuur van het gebouw en ondersteunt de afsluiting, en vormt op deze manier een industriële opslagloods.

De zelfdragende opslagsystemen zijn structuren van grote hoogte waar de stellingen een compacte groep vormen met het dak en de gevels van het magazijn, waardoor civiele werken worden vermeden. In deze structuren zijn de stellingen de drager van het gebouw zelf. Het is vooral aanbevolen wanneer we in de hoogte moeten opslaan, omdat het maximaal gebruik van de beschikbare ruimte en volume mogelijk maakt.

In dit artikel analyseren we de kenmerken van zelfdragende magazijnen en de voordelen die ze bieden ten opzichte van ander type magazijnen.

Kenmerken van zelfdragende magazijnen

• Het vertegenwoordigt de beste oplossing voor magazijnen bestemd om het grootste aantal laadeenheden op te slaan.
• Hun stellingen ondersteunen niet alleen de belastingen van de goederen en de hefwerktuigen. Ze zijn ook onderworpen aan de effecten van sneeuwbelasting, windbelasting, temperatuurbelasting en seismische belastingen volgens hun locatie.
• Het zelfdragende magazijn maakt opslag mogelijk met systemen van heftrucks die handmatig of via automatische apparatuur worden bediend.
• Het maakt het mogelijk goederen op grote hoogte op te slaan, zodat een beter gebruik van de beschikbare ruimte wordt verkregen.
• Met dit type magazijn worden de bouwtijden verbeterd. Bovendien worden de kosten die andere oplossingen vertegenwoordigen, zoals de bouw van een niet-zelfdragende loods, aanzienlijk verminderd.

De voordelen van zelfdragende magazijnen

De voordelen van zelfdragende magazijnen ten opzichte van ander type magazijnen zijn talrijk en gevarieerd:

• Het belangrijkste is dat het het magazijn uitrust en de civiele bouw van een industriële loods vermijdt. Daarom is het niet nodig een gebouw op te trekken als voorafgaande stap aan de installatie van het magazijn.
• Dit vertaalt zich in een lagere investeringskost, zonder te vergeten dat de uitvoeringstijd ook korter is. Het gaat om een eenvoudige constructie en een veel goedkopere oplossing dan wanneer een magazijn vanaf nul moest worden opgetrokken. Kortom, het is veel rendabeler dan een traditioneel magazijn.
• Het is een bouwwerk ontworpen om zich aan te passen aan de noodzakelijke maten, en het ontwerp houdt tegelijkertijd zowel de structuur van het magazijn als de stellingen in overweging. Zo is het ruimtegebruik veel groter.
• Het kan op grote hoogte worden gebouwd. De enige limieten liggen in de lokale regelgeving, of in het bereik van de gebruikte hefwerktuigen. Vandaar dat de meeste zelfdragende magazijnen stellingen omvatten die worden bediend door automatische hefwerktuigen. Bijvoorbeeld stapelaars of miniloads, waarmee ladingen op grote hoogten met absolute veiligheid kunnen worden verplaatst.

Veiligheid boven alles

Zelfdragende magazijnen moeten niet alleen de belastingen ondersteunen gegenereerd door de opgeslagen goederen en de inspanningen afgeleid van de hefwerktuigen. Ze moeten ook voorbereid zijn om de eigen belastingen van een bouwwerk te weerstaan. Bijvoorbeeld, de werking van de wind, de overbelastingen op het dak (door onderhoudswerken, sneeuwval, etc.), of de eigen gewichten van de structuur en de afsluitingen (zowel van het dak als van de gevels). Alsof dat nog niet genoeg is, moet de overeenkomstige seismische coëfficiënt van de zone waar het wordt geïnstalleerd, in overweging worden genomen.

Zelfdragende magazijnen vallen, zoals elke andere civieltechnische structuur, in de categorie van bouwconstructies. Maar wel met hun eigenaardigheden: naast de kenmerken van een gebruikelijke bouw, moeten de eigen specificiteiten van de stellingen in overweging worden genomen.

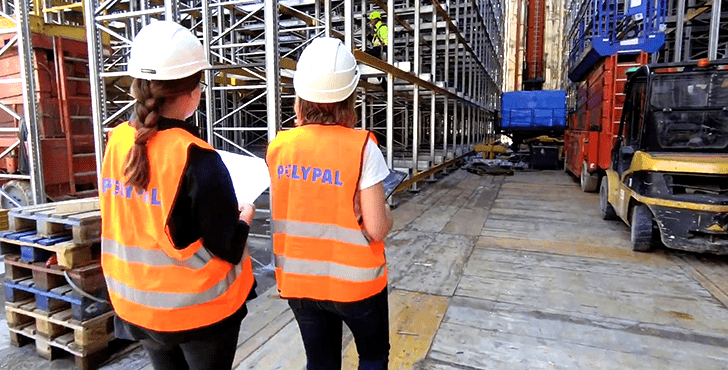

Daarom moeten bij het ontwerp en de bouw van deze installaties niet alleen de bouwvoorschriften van elk land worden gevolgd en moeten de belastingen die de structuur kunnen beïnvloeden (zoals de eerder genoemde windbelasting, seismische belasting, of de overbelastingen van het dak, bijvoorbeeld) in overweging worden genomen. Ook moet de specifieke regelgeving voor metalen stellingen worden gerespecteerd.

Een oplossing uit onze inzet voor innovatie

Zelfdragende magazijnen zijn speciale oplossingen om verschillende redenen:

• Het zijn geen standaardoplossingen, maar ze moeten op maat worden ontworpen voor elk project.
• De berekeningsprogramma’s die bij hun constructie worden gebruikt, zijn complexer dan die gebruikt voor het ontwerp van een conventioneel magazijn.

De studie, ontwikkeling en opvolging van dit type speciale projecten voeren we uit in ons Technologisch Centrum voor Onderzoek, Ontwikkeling en Ingenieurswezen. Het is de verwezenlijking van onze inzet voor R&D.

Succes cases van zelfdragende magazijnen van POLYPAL

→ Magazijn voor Papel Aralar

We bouwden een automatisch zelfdragend magazijn voor Papel Aralar, een bedrijf uit Gipuzkoa dat zijn opslagcapaciteit moest verhogen en zijn logistieke processen optimaliseren.

De installatie, met capaciteit voor meer dan 5.300 papierrollen (met een totaal gewicht van meer dan 10.000 ton), heeft een oppervlakte van 3.000 m², een diepte van 22,2 meter en 15 laadniveaus in de hoogte. Het bestaat uit 25 stellingmodules die worden bediend door een shuttlewagensysteem om de verplaatsing van de rollen te vergemakkelijken.

De maximale belasting per niveau is:

• Eerste niveau: 1.300 kg/m
• 2e-7e niveau: 1.200 kg/m
• 8e-15e niveau: 288 kg/m

De grote uitdaging bij de bouw van deze structuur was de bijzondere topografie waar de faciliteiten van Papel Aralar zich bevinden. Het nieuwe magazijn werd gebouwd boven een put waarin al het benodigde materiaal en machinerie voor de montage moest worden ingebracht. Om diezelfde reden werd het hijsen van de stellingen uitgevoerd met een zelfdragende gids die moest worden geïnstalleerd op een berg grenzend aan het montagegebied.

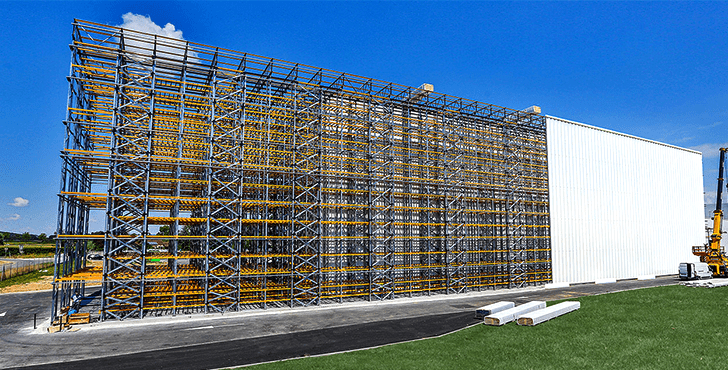

→ Uitbreiding van een zelfdragend magazijn voor Chausson Materiaux

Het project voor deze klant – een Frans bedrijf in de distributie van bouwmaterialen – bestond uit twee mijlpalen. In eerste instantie bouwden we een zelfdragend magazijn vanaf nul.

Drie jaar later vereiste de groei en expansie van het Franse bedrijf dat dit magazijn werd vergroot. De uitbreidingswerkzaamheden werden uitgevoerd zonder op enig moment de dagelijkse activiteiten van het bedrijf te onderbreken.

Als u meer informatie wilt over onze opslagsystemen, kunt u contact opnemen met een van onze Commercieel Technische Adviseurs.
